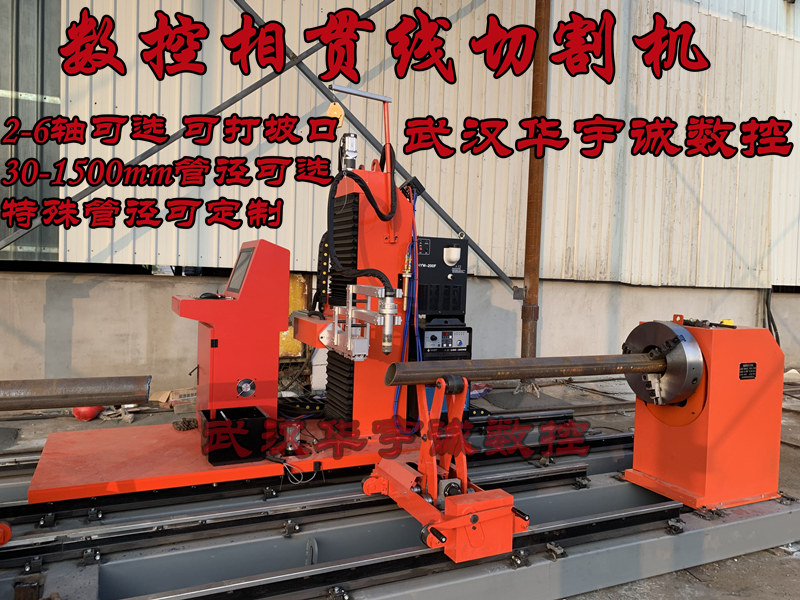

YC-XGX系列管道數控相貫線切割機（標準型）

卡盤驅動主機

套

1

 卡盤夾緊管端，松下伺服驅動360°無限回轉

移動式切割臺車

套

1

伺服電機驅動沿軌道軸向行走，滿足定長切割進度要求，切割橫臂可根據管徑大小自動升降定位，切割橫臂端部安裝有精密型鋁合金四連桿機構，實現聯動切割

 工業電腦及套料軟件

套

1

采用上海交大套料軟件；可進行管道定長切割、坡口、各種直交/斜交相貫線切割開孔、蝦米節切割等，內置各種切割形狀圖庫可選，或可通過U盤導入切割圖形

伺服驅動系統

套

5

日本松下，實現多軸動作聯動驅動

重型精密剛性底座

套

1

確保極高的行走精度又滿足整體的設備剛性，對安裝基礎要求較低，相對調平后膨脹螺栓固定即可

交叉式管道支撐架

套

2/3

滿足不同管徑的管材支撐，承載能力5T/臺

6米主機標配2臺，12米主機標配3臺

切割系統

套

1

火焰切割系統或等離子切割

等離子電源可選美國海寶或國產品牌

相貫線脈沖式濾筒除塵器

（選配）

套

1

5.5KW，處理氣量5000-7000m3/h，濾芯數量9只

濾筒具有脈沖在線自動清灰功能

空壓機及儲氣罐（選配）

套

1

排氣量1.0m3以上，壓力0.6MPa以上

卡盤氣動夾緊系統（選配）

套

1

采用氣動驅動卡盤卡爪伸縮，實現管子的夾緊和松開控制

1

設備型號

YC-XGX

切割管徑

Φ50-426

Φ60-630

Φ60-830

Φ159-1020

Φ219-1220

2

切割方式

火焰/等離子

3

有效切割工件長度

6000.0/12000.0 mm

4

切割速度

10～2000mm/min

5

移動速度

10～6000 mm/min

6

割炬軸向擺動角度

β=±45°（60°）

7

割炬徑向擺動角度

α=±45°（60°）

8

切割精度

角度≦1°，長度≦±1mm

9

卡盤夾緊裝置

手動扳手1套   或選配氣動夾緊裝置

10

控制軸數

工件回轉（A）

割炬左右移動（X）

割炬左右擺動（U）

割炬徑向擺動（V）

割炬上下移動（Z）

仿形檢測（Z2）
